吹管消音器

详细介绍

我们连云港博大机械设备制造有限公司长期生产吹管消声器、集粒器、长期出租吹管消声器、吹管消音器、出租集粒器、靶板器

吹管消声器、吹管消音器

一、产品简介

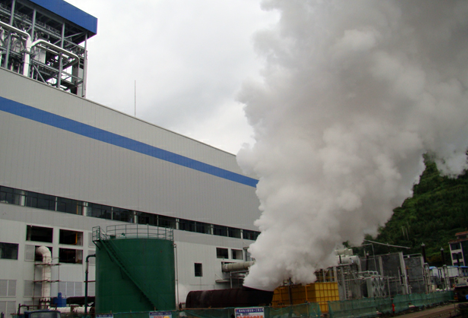

吹管消声器是一种用于降低高温、高压蒸汽排放时产生的巨大噪声，保护工作人员的健康和周围环境广泛应用于电力、化工、冶金等领域。连云港博大机械设备制造有限公司zhuanli产品

二、结构及设计原理

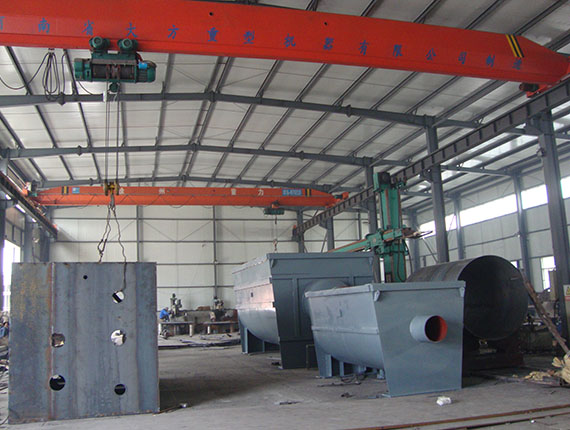

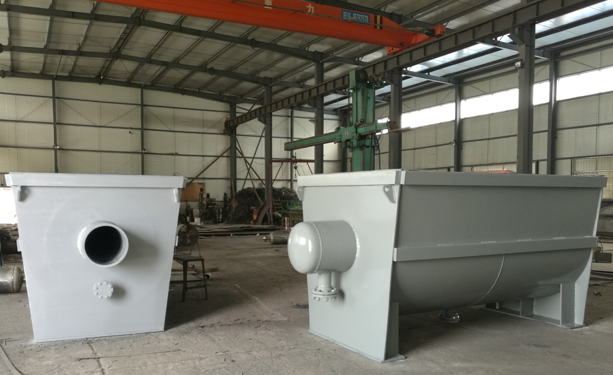

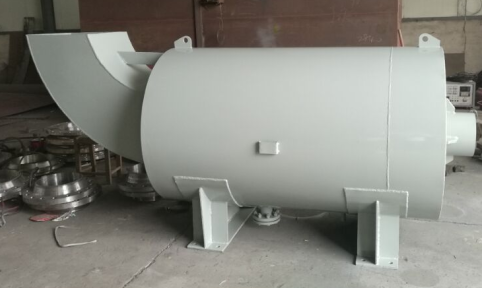

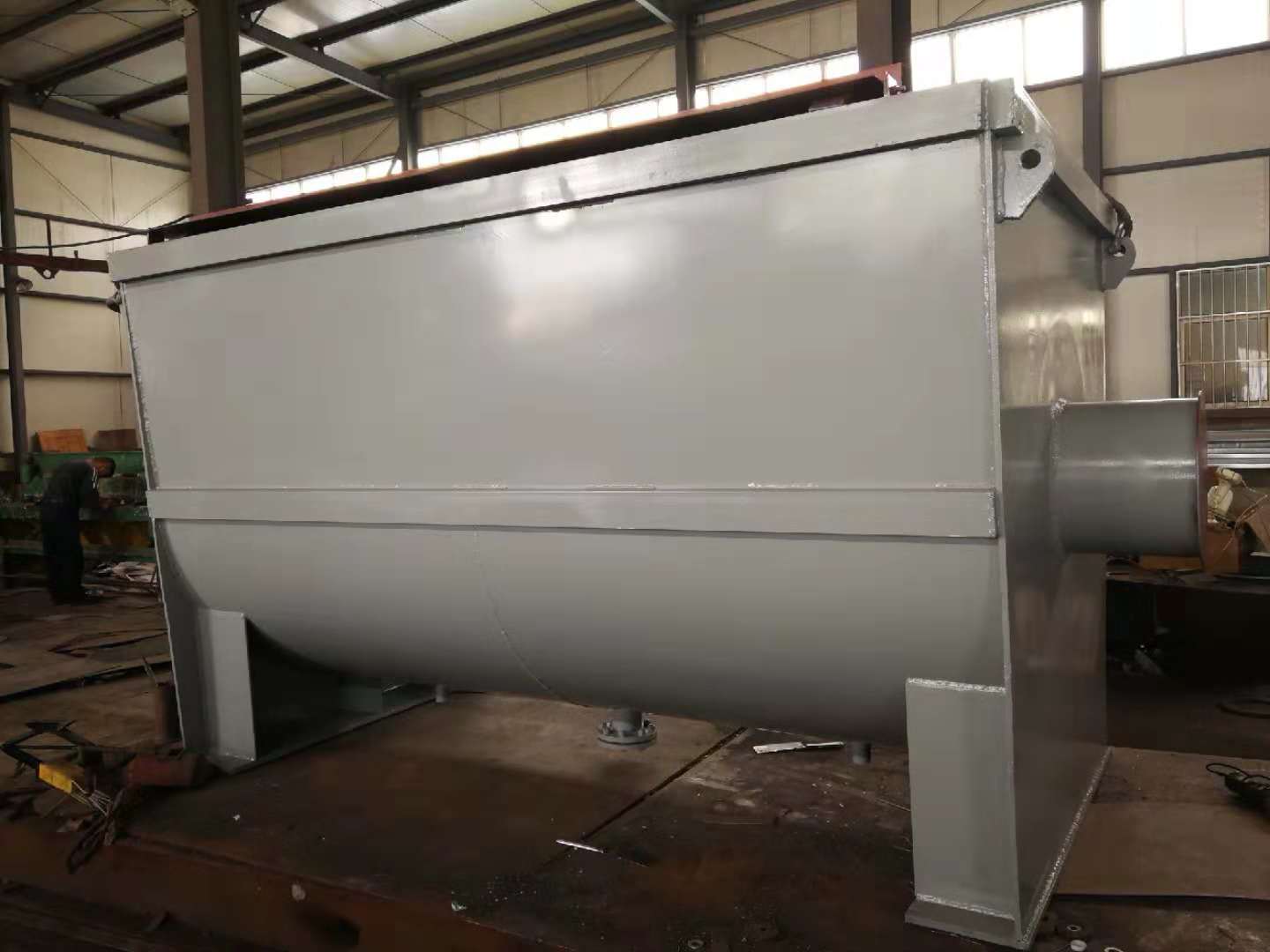

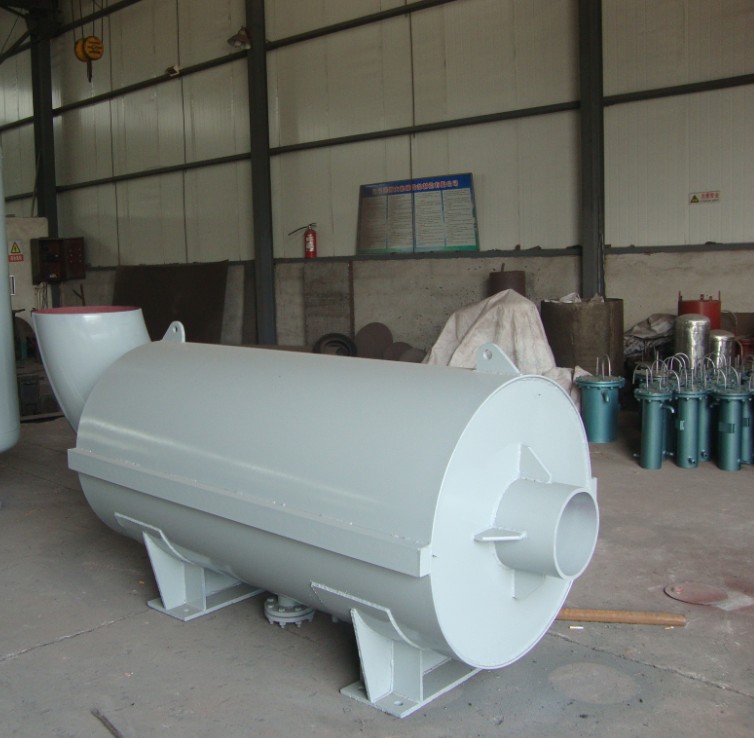

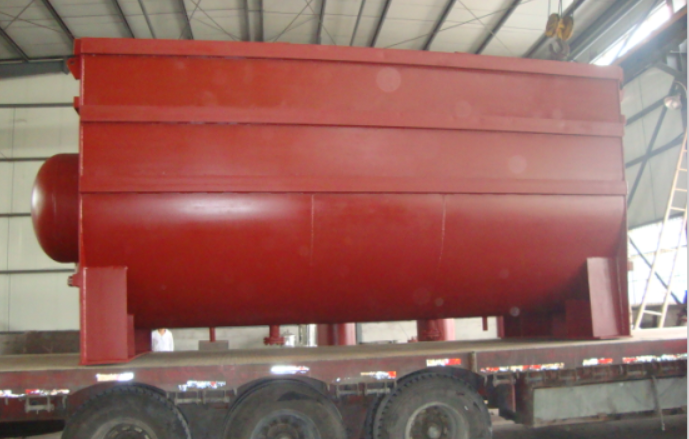

1. 吹管消声器结构分为上部排汽和前部出汽，上部排汽型为箱体结构，前部出汽型为圆形结构，结构形式见图。

2、本吹管消声器设计原理为阻性消声原理：利用吸声材料吸收声能，如在壳体内壁衬贴多孔材料和消音棉，当声波通过时，声波引起吸声材料孔隙中的空气振动，由于摩擦和黏滞阻力，声能转化为热能而耗散。根据噪声的频率分布，选择合适的吸声材料，并计算其厚度和填充密度和均匀性。

3、抗性消声原理：吹管消声器采用2-3层扩容，即通过改变管道的截面形状、尺寸或设置共振腔等，使声波在传播过程中发生反射、干涉等，从而降低噪声。

4、结合小孔喷注消声原理：将高压气流通过许多小孔喷出，使气流的速度降低，同时将大的喷注噪声分解为许多小的喷注噪声，这些小噪声相互干涉，起到消声作用。

5、参数计算：根据吹管的压力、温度、流量等参数，计算气流的声功率级，再结合环境噪声标准，确定所需的消声量。再根据参数：计算消声器的外形尺寸，保证消声器的通径能够满足吹管的最大流量要求，避免产生过大的压力损失。根据消声量要求和气流特性，确定消声器的外形和长度。

消音器

三、材料选择及制造

1、主体材料：根据吹管的工作压力、温度和介质特性，选择合适的金属材料，如碳钢、不锈钢等。对于高温、高压的吹管消声器，可选用耐高温、高压的合金钢。

2、吸声材料：常用的有玻璃棉、硅酸铝毛毡等，要求具有良好的吸声性能、耐高温性能和化学稳定性。

3、焊接组装：采用手工电弧焊、气体保护焊等焊接方法，将各个部件焊接组装成消声器主体。焊接时要保证焊缝的质量，避免出现气孔、裂纹等缺陷。

4、外观检查：检查消声器的外观是否符合设计要求，表面是否平整、光滑，有无明显的变形、划痕、焊缝缺陷等。

5、尺寸检查：测量消声器的各个部件的尺寸，包括通径、长度、壁厚等，确保尺寸偏差在设计允许的范围内。

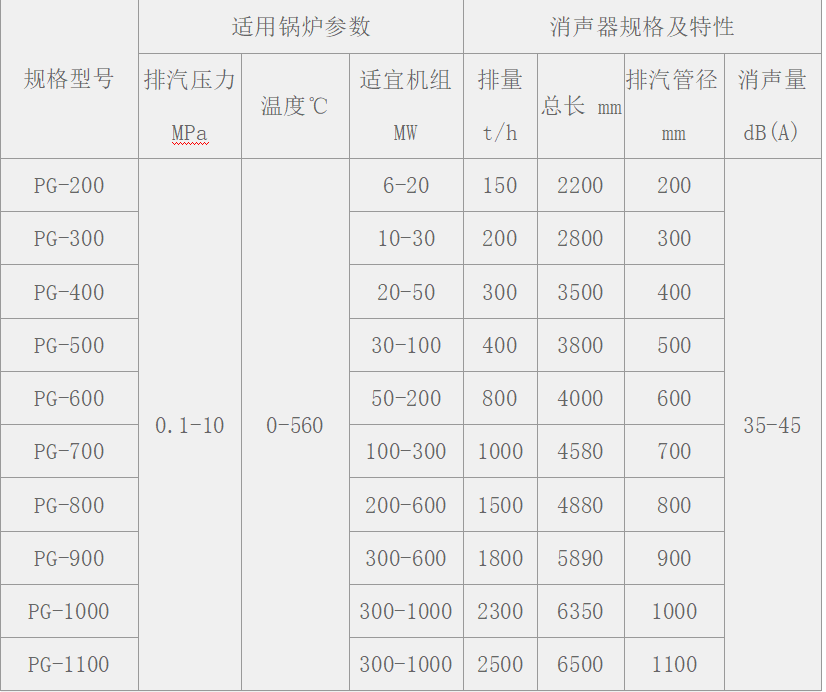

四、产品型号
